Informazioni di Base.
Model No.
WQ-III
Intervallo di frequenze
Alta frequenza
Corrente elettrica
AC
parola chiave
saldatrice orbitale
Pacchetto di Trasporto
esporta pacchetto
Specifiche
dimensioni standard
Marchio
wincoo
Origine
Repubblica Popolare Cinese
Capacità di Produzione
3000 set/mese
Descrizione del Prodotto

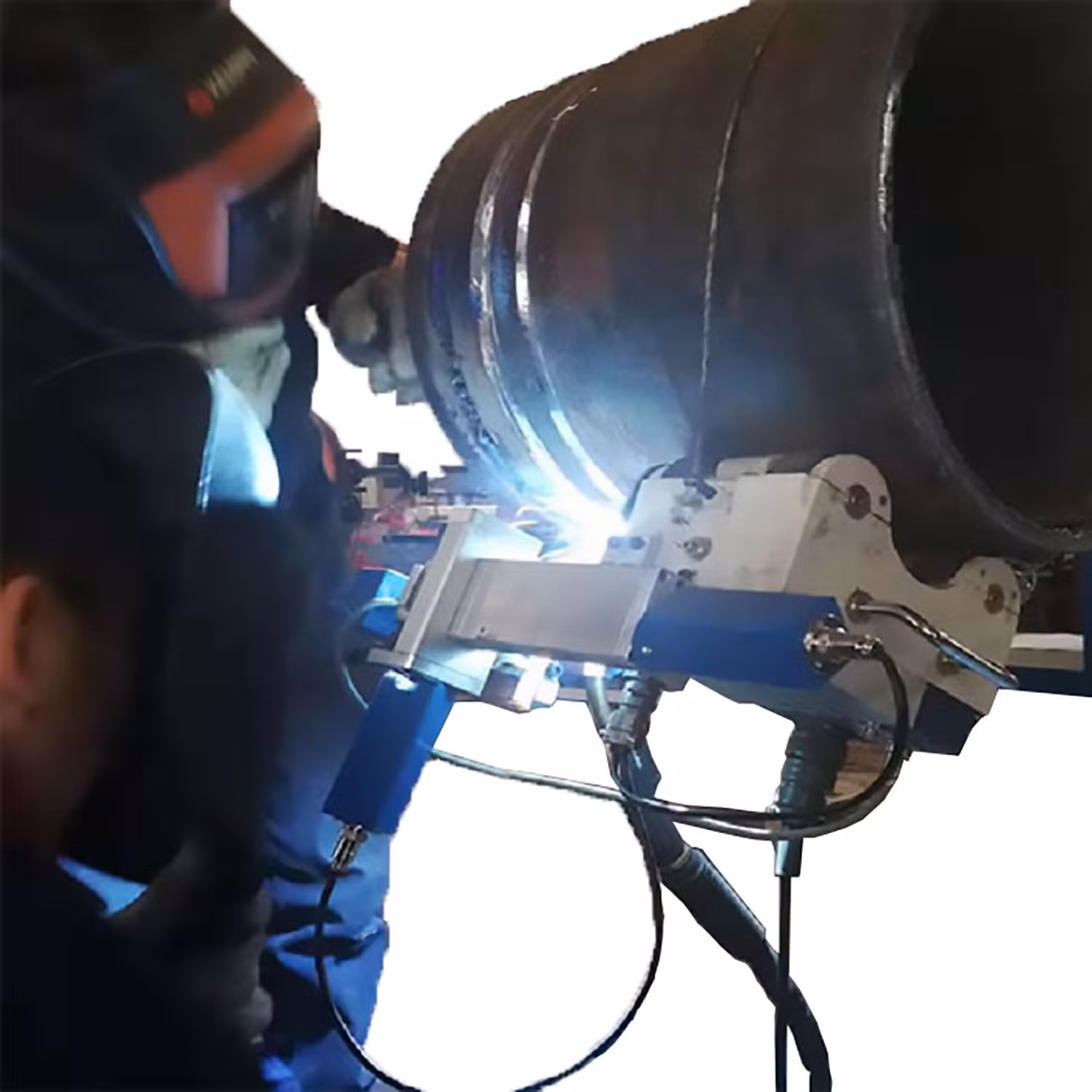

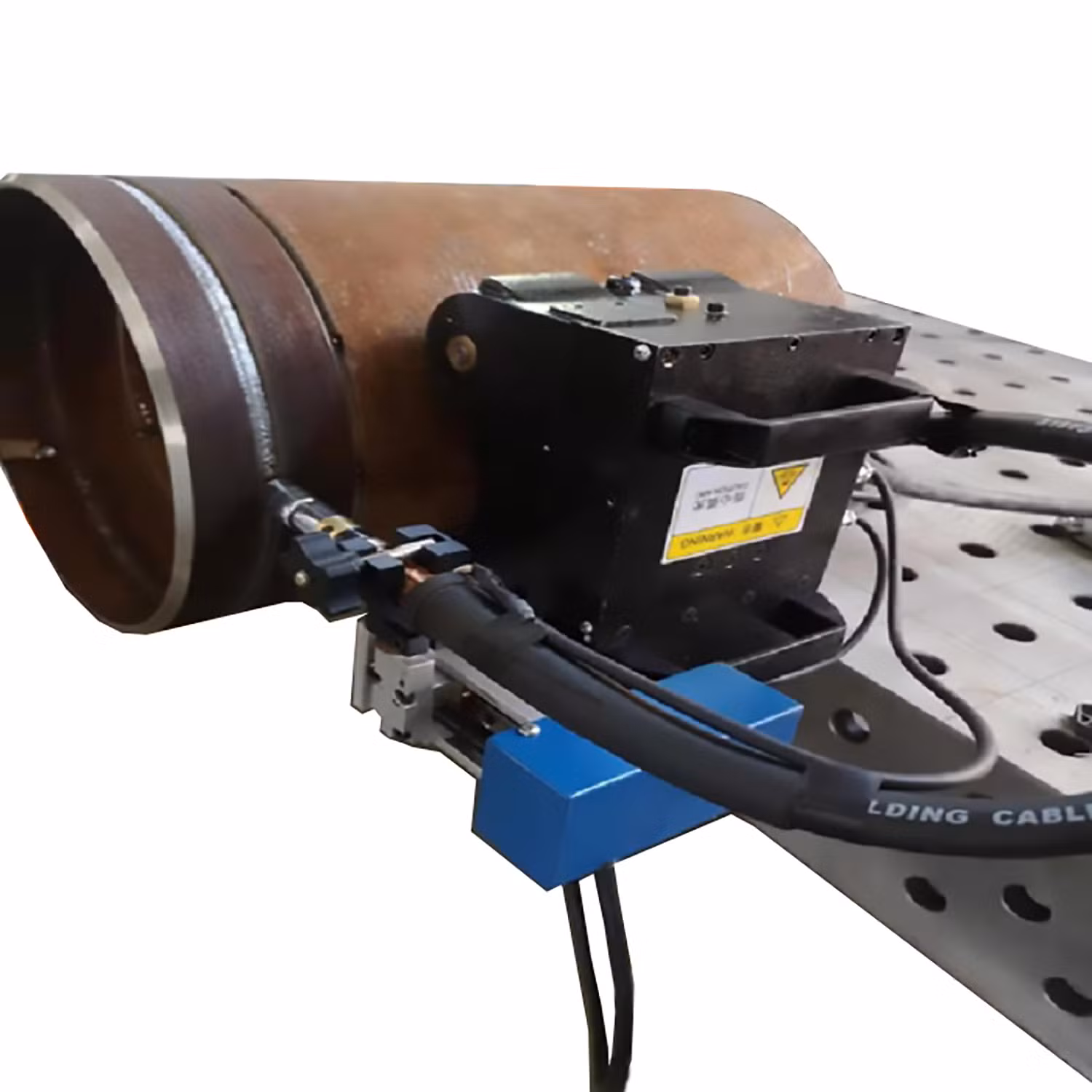

Saldatrice per tubi orbitale di tipo magnetico
------------- Diviso in modelli elettrici e manuali
------------- Diviso in modelli elettrici e manuali
WQ-III è adatto per la saldatura di pareti interne ed esterne di tubazioni. Non sono necessarie rotaie e la saldatura può essere eseguita lungo la superficie dell'arco del pezzo.
È ampiamente utilizzato in navi, ponti, locomotive, strutture in acciaio, industria petrolchimica e altre industrie, adatto per una varietà di strutture di saldatura, come: Piastra di rinforzo, piastra di costole, parti trasversali della saldatura, saldatura a travi scatolari, ecc.
| Elementi | Parametro | Nota | |
| Trattore | Alimentazione | CA 220 V. | |
| Dimensioni | 240×330×310 | L×L×A | |
| Peso | 16 kg | Compreso swinger | |
| Modalità di movimento | Trazione integrale | Ruota magnetica | |
| Velocità di marcia | 0∼700 mm/min | ||
| Motore di rotazione | DC24V 18 GIRI/MIN | ||
| Gamma regolabile della pistola di saldatura | Su e giù | ||
| Prima e dopo | 85 mm | ||
| Gamma di regolazione dell'angolo di funzionamento | 360° | ||
| Eseguire la gamma di regolazione dell'angolo | 0° | ||
| Controllo | Funzione di funzionamento | Modalità di rotazione |  |
| Velocità di rotazione | 0-10 giri/min (Mostra con scala) | ||
| Oscillare | 0-±10°(Mostra con scala) | ||
| Regolazione del tempo di permanenza a sinistra e a destra | 0-2S(Mostra con scala) | ||
| Raggio di movimento centrale | 0-±8° | ||
| Alimentazione del filo di spostamento a intermittenza | |||
| Percorsi a piedi | |||
| Controllo corrente/tensione di saldatura | |||
| Scelta della direzione di marcia | |||
| Regolazione della velocità di marcia | 0∼1000 mm/min (Mostra con scala) | ||
| Opzioni di saldatura/non saldatura | |||
Caratteristiche del prodotto
1, WQ-III è un dispositivo di saldatura automatico oscillante, una saldatura può ottenere una saldatura più ampia.
2, è possibile regolare la velocità di rotazione, la gamma di rotazione, la posizione centrale e il tempo di permanenza a sinistra e a destra, adatto per varie specifiche della saldatura.
3, dimensioni ridotte, peso leggero, facile da installare e da spostare, gli operatori non esperti possono anche eseguire saldature.
4, è installato un magnete permanente per evitare lo scollegamento della linea di saldatura durante la saldatura.
1, WQ-III è un dispositivo di saldatura automatico oscillante, una saldatura può ottenere una saldatura più ampia.
2, è possibile regolare la velocità di rotazione, la gamma di rotazione, la posizione centrale e il tempo di permanenza a sinistra e a destra, adatto per varie specifiche della saldatura.
3, dimensioni ridotte, peso leggero, facile da installare e da spostare, gli operatori non esperti possono anche eseguire saldature.
4, è installato un magnete permanente per evitare lo scollegamento della linea di saldatura durante la saldatura.
Componenti: Dispositivo di rotazione della pistola di saldatura, cursore, maniglia della pistola di saldatura, scatola di comando, pannello di controllo e altri accessori:
1, dispositivo di rotazione: Utilizzato per azionare la pistola di saldatura per la saldatura oscillante
2. Parte motrice: Il dispositivo di azionamento del carrello è composto da quattro ruote magnetiche, ingranaggi elicoidali, catene e pignoni
3, parte scorrevole: Utilizzata per regolare la posizione della pistola di saldatura, è possibile regolare la posizione prima e dopo la saldatura.
4, attrezzatura per pistola di saldatura: Pinza di saldatura, può regolare l'angolo della pistola di saldatura.
5, scatola di comando: Tutti i movimenti del trattore possono essere regolati. Per ulteriori informazioni, fare riferimento al metodo di funzionamento del pannello di controllo.
